Panel AMF ATS merupakan salah satu bagian penting dalam sistem genset yang memungkinkan perpindahan sumber listrik dari PLN ke genset berlangsung secara otomatis. Sistem ini banyak digunakan pada gedung, perkantoran, pabrik, fasilitas kesehatan, maupun tempat usaha yang membutuhkan kontinuitas pasokan listrik.
AMF (Automatic Mains Failure) berfungsi mendeteksi kondisi sumber listrik utama dan memberikan perintah kepada genset untuk melakukan start ketika terjadi kegagalan suplai PLN. Sementara itu, ATS (Automatic Transfer Switch) bertugas memindahkan sumber beban dari PLN ke genset dan mengembalikannya ke PLN setelah suplai listrik utama kembali normal.

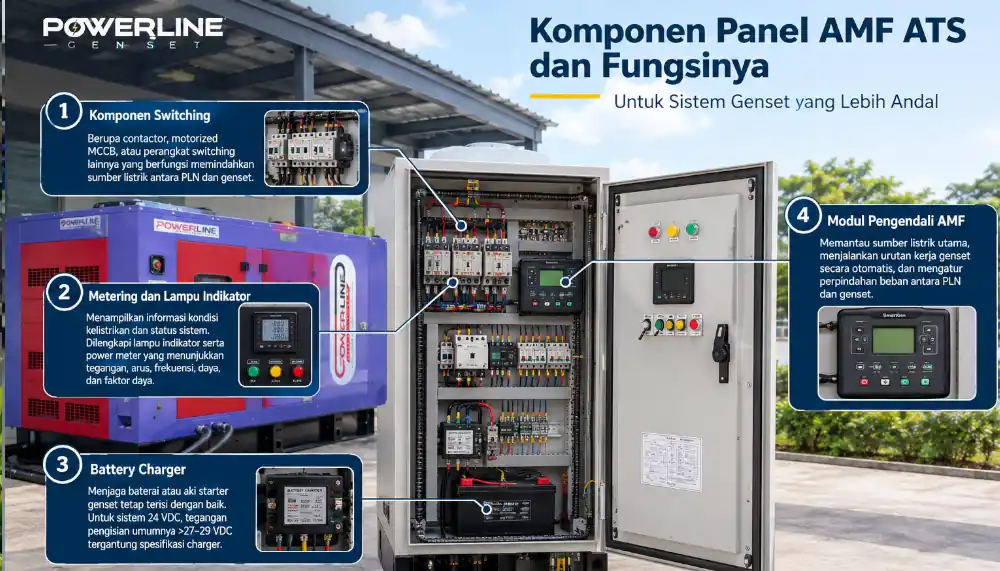

Agar sistem dapat bekerja dengan baik, terdapat beberapa komponen penting yang perlu diketahui.
1. Komponen Switching
Komponen switching merupakan bagian yang bertugas melakukan perpindahan sumber listrik antara PLN dan genset. Komponen yang digunakan dapat berupa contactor, motorized MCCB, atau perangkat switching lainnya, tergantung desain dan kapasitas panel.
Pada panel juga biasanya terdapat selector switch yang memungkinkan pengaturan mode pengoperasian, seperti Auto, Manual, atau Off. Mode manual dapat digunakan untuk kebutuhan pengujian maupun ketika sistem otomatis sedang mengalami gangguan.
2. Metering dan Lampu Indikator
Bagian metering digunakan untuk memberikan informasi mengenai kondisi kelistrikan dan status kerja sistem. Pada pintu panel biasanya terdapat lampu indikator yang menunjukkan apakah sumber PLN atau genset sedang aktif.
Panel juga dapat dilengkapi power meter atau multifunction meter yang menampilkan parameter seperti tegangan, arus, frekuensi, daya, dan faktor daya, tergantung jenis perangkat yang digunakan.
Dengan adanya metering, operator atau teknisi dapat lebih mudah memantau kondisi kelistrikan dan mengetahui apakah sistem bekerja dalam kondisi normal.
3. Battery Charger
Battery charger berfungsi menjaga baterai atau aki starter genset tetap memiliki tingkat pengisian yang memadai sehingga genset siap melakukan starting ketika dibutuhkan.
Pada sistem genset dengan baterai nominal 24 VDC, tegangan pengisian umumnya berada di atas tegangan nominal baterai dan dapat berada di kisaran sekitar 27–29 VDC, tergantung jenis charger dan spesifikasi sistem.
Karena itu, kondisi battery charger dan baterai perlu diperiksa secara berkala agar genset tidak gagal melakukan starting saat listrik PLN padam.
4. Modul Pengendali AMF
Modul pengendali merupakan bagian penting dalam sistem AMF ATS. Modul ini memantau kondisi sumber listrik utama dan menjalankan urutan kerja genset secara otomatis.
Ketika PLN mengalami kegagalan, modul dapat memberikan perintah start kepada genset. Setelah genset mencapai kondisi tegangan dan frekuensi yang sesuai, sistem ATS melakukan perpindahan beban dari PLN ke genset. Ketika listrik PLN kembali normal dan stabil selama waktu yang telah ditentukan, beban dapat dipindahkan kembali ke PLN dan genset menjalankan proses cooling down sebelum berhenti.
Memahami komponen panel AMF ATS penting bagi pengguna maupun teknisi karena membantu proses pemeriksaan dan perawatan. Powerline Genset juga dapat membantu menyediakan genset beserta sistem panel pendukungnya sesuai kebutuhan dan aplikasi di lapangan.
